巴西聚氯乙烯软电缆规范

前 言

    本标准是按照国际标准IEC 60227-5《额定电压450/750V及以下聚氯乙烯绝缘电线电缆 第5部分：软电缆（软线）》要求，结合本公司生产实际情况而制定的企业标准。

    为了使本公司生产制造、试验检验部门方便使用本标准，将巴西标准中引用的IEC标准， 均已转换成我国国家标准，这些国家标准均是等同或等效采用国际电工委员会IEC标准。

    本标准由宁波云环电子集团有限公司技术部提出并负责起草。

1 范围

    本标准规定了巴西认证的60227 IEC 52300/300V 和60227 IEC 53300/500V系列型聚氯乙烯（ PV C）软电缆（以下简称电线）的技术要求与试验方法和检验规则。

    本标准适用于本公司作为电线生产制造， 试验和检验的依据。

2 引用标准

    下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件， 其最新版本适用于本标准。

GB/T2951.1 电缆绝缘和护套材料通用试验方法第1部分:通用试验方法

           第1节:厚度和外形尺寸测量-机械性能试验

GB/T2951.2 电缆绝缘和护套材料通用试验方法第1部分:通用试验方法

           第2节:热老化试验方法

GB/T2951.4 电缆绝缘和护套材料通用试验方法第1部分:通用试验方法

           第4节:低温试验

GB/T2951.6 电缆绝缘和护套材料通用试验方法第3部分:PVC 混合物试验方法

           第1节:高温压力试验-抗开裂试验

GB/T2951.7 电缆绝缘和护套材料通用试验方法第3部分:PVC 混合物试验方法

           第1节:失重试验-热稳定性试验

GB5023.1 额定电压450/750V及以下聚氯乙烯绝缘电缆 第1部分:一般要求

GB5023.2 额定电压450/750V及以下聚氯乙烯绝缘电缆 第2部分:试验方法

GB/T18380.3 电线电缆燃烧试验方法 第3部分:电缆在火焰条件下的燃烧试验

IEC 60228 电缆的导体

IEC 60227-1 额定电压450/750V及以下聚氯乙烯绝缘电缆 第1部分：一般要求

IEC 60227-2 额定电压450/750V及以下聚氯乙烯绝缘电缆 第2部分：试验方法

3 轻型聚氯乙烯护套软线

3.1 型号

    圆形电线为60227 IEC52 H03VV-F

    扁形电线为60227 IEC52 H03VVH2-F

3.2 额定电压

    300/300V

3.3 结构

3.3.1 导体

    芯数：2芯和3芯。

    导体应符合I E C 6 0 2 2 8 规定第5 种软铜导体的要求。

3.3.2 绝缘

    挤包在导体上的绝缘应符合IEC 60227-1 表1《聚氯乙烯（PVC）绝缘非电性试验要求》中PVC/D聚氯乙烯混合物的要求。

    绝缘厚度应符合表1的规定值。

    绝缘电阻应不小于表1的规定值。

3.3.3 绝缘线芯成缆

    圆形电线：绝缘线芯应绞合在一起。

    扁形电线：绝缘线芯应平行放置。

3.3.4 护套

    挤包在成缆绝缘线芯上的护套应是PVC/ST5 型聚氯乙烯混合物。

    护套厚度应符合表1的规定值。

    护套允许填满绝缘线芯之间的空隙、构成填充，但不应粘连绝缘线芯。绝缘线芯成缆后允许包有隔离层，也不应粘连绝缘线芯。

    成品圆形软线实际上应是圆形截面。

3.3.5 外形尺寸

    圆形电线的平均外径和扁形电线的平均外径应在表1 规定的限值内。

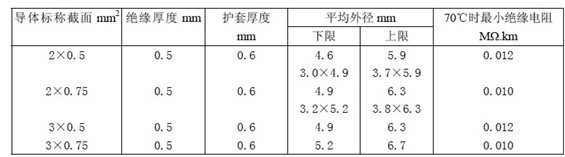

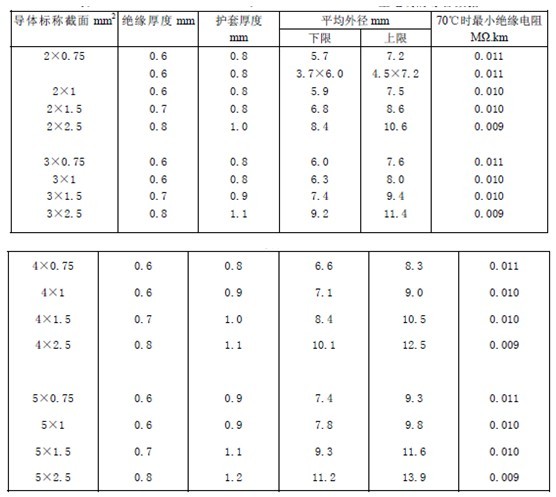

表1 60227 IEC52 H03VVH2-F 和60227 IEC52 H03VV-F 型电线的综合数据
